Shandong Dechengxin Metal Products Co.,Ltd

A fundição por compressão, tal como o forjamento em metal líquido, é um processo pelo qual o metal fundido solidifica sob pressão dentro de matrizes fechadas posicionadas entre as placas de uma prensa hidráulica. A pressão aplicada e o contacto instantâneo do metal fundido com a superfície da matriz produzem uma rápida condição de transferência de calor que resulta numa fundição de grãos finos, sem poros, com propriedades mecânicas próximas das de um produto forjado. O processo de fundição por compressão é facilmente automatizado para produzir componentes de alta qualidade, com um formato quase final a final.

O processo de fundição por compressão, que combina as vantagens dos processos de fundição e forjamento, tem sido amplamente utilizado para produzir peças fundidas de qualidade. Devido à elevada pressão aplicada durante a solidificação, as porosidades causadas pelo gás e pela retração podem ser prevenidas ou eliminadas. A taxa de arrefecimento da peça fundida pode ser aumentada pela aplicação de alta pressão durante a solidificação, uma vez que o contacto entre a peça fundida e a matriz é melhorado pela pressurização, o que resulta na formação de estruturas de granulometria fina.

1) Boa rugosidade, como fundição injectada e fundição de precisão;

2) Peças com elevada precisão e tolerância, como a fundição injetada e a fundição de precisão;

3) Sem custos adicionais com material e maquinação adicional, muito melhor do que o forjamento;

4) Pode receber tratamento T6, melhor do que a fundição injectada e semelhante ao forjamento;

5) Peças com elevada propriedade de selagem, pois praticamente não possuem poros;

6) Elevada propriedade mecânica, como o forjamento, melhor do que a fundição de precisão ou a fundição em areia;

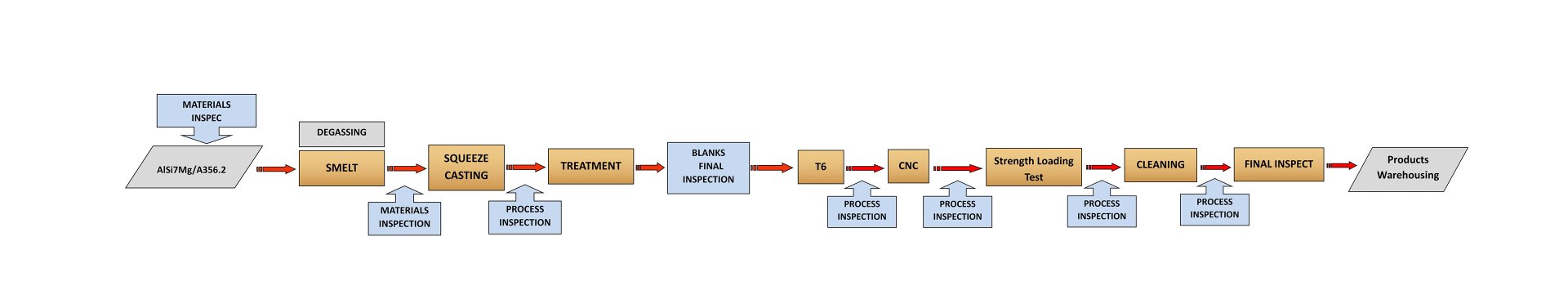

Comparação entre diferentes processos:

Após o T6, as propriedades mecânicas das peças fundidas por compressão podem ser muito elevadas.

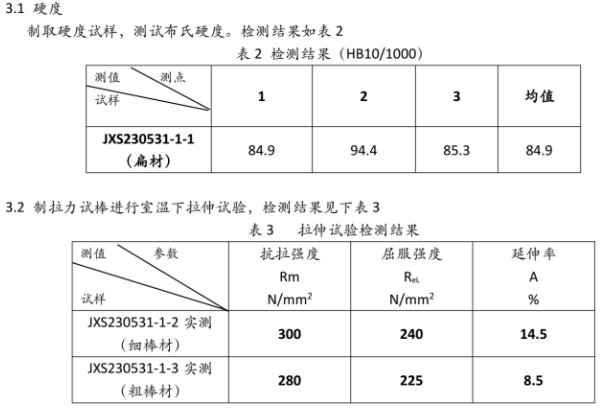

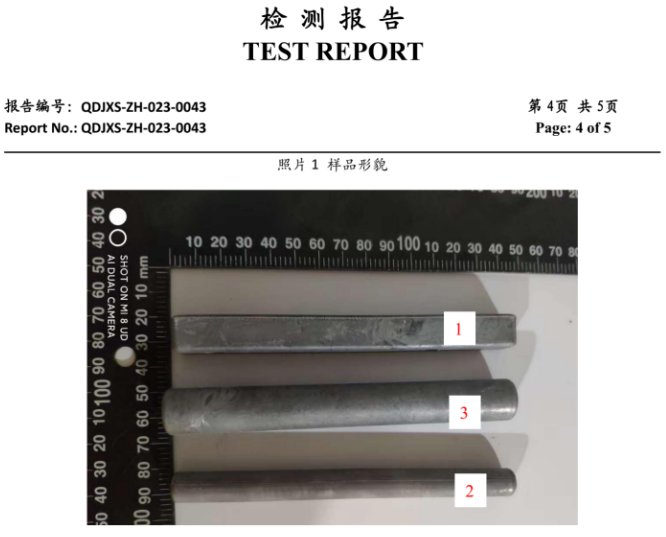

Comparação das propriedades mecânicas das peças fundidas por compressão de diferentes materiais:

Com a atual ênfase na redução do consumo de materiais através do processamento de forma praticamente líquida e a procura de peças de maior resistência para a redução de peso, o aparecimento da fundição por compressão como processo de produção proporcionou aos engenheiros de materiais e de processos uma nova alternativa às abordagens tradicionais de fundição e forjamento. Ao pressurizar metais líquidos enquanto estes solidificam, podem ser obtidas formas quase líquidas em peças fundidas sólidas e totalmente densas.

A fundição por compressão é simples e económica, eficiente na utilização de matéria-prima e possui um excelente potencial para operação automatizada a elevadas taxas de produção. O processo gera as mais elevadas propriedades mecânicas possíveis num produto fundido. O refinamento microestrutural e a integridade dos produtos fundidos por compressão são desejáveis para muitas aplicações críticas.
